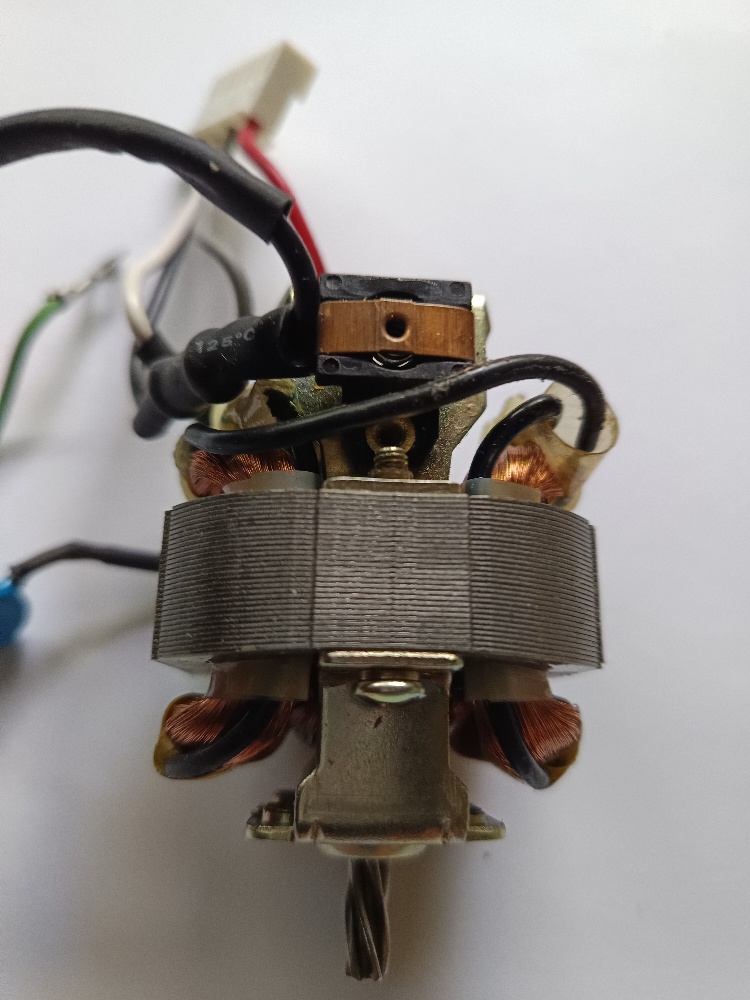

Hallo ich bin mehr oder weniger Laie bitte um hilfe und kurze Erklärung wie ich desen Motor
(mit Bürsten 230V ) anschließen muß.
Danke
Hallo, es ist ein Universalmotor, der kann mit Gleich- oder Wechselstrom betrieben werden. Er hat eine feste Stator- und eine drehbare Ankerwicklung, als Reihenschlußmaschine werden Stator- und Anker- bzw. Rotorwicklung in Reihe geschaltet betrieben. Es gibt noch die Nebenschlußvariante, bei der Anker- & Feldwicklung parallel geschaltet werden, aber das ist eher selten der Fall. Meistens werden Reihenschlußmaschinen verwendet, die haben eine hohe Drehzahl und ein starkes Anzugsdrehmoment. Anhand des Photos läßt sich das nicht genau identifizieren.
Es wäre hilfreich, mehrere Photos zu machen, wo man auch die Ankerwicklung sieht UND vor allem das Typenschild.
Es sieht so aus, dass die Ankerwicklung mit 2 Kabelschuhen 6,3mm verbunden bzw. angeschlossen werden kann. Die beiden Feldwicklungen sind separat herausgeführt, roter, blauer, weiser schwarzer Draht an dem Stecker, sie müssen richtig in Reihe geschaltet werden; das würde ich an Kleinspannung herausexperimentieren. Also z.B. an 24V Gleichspannung, Du hast hoffentlich ein Labornetzgerät, oder eine andere Spannungs- bzw. Stromquelle.
Schalte alle Wicklungen in Reihe! Wenn sich der Anker dreht, prima! Wenn nicht, vertausche die beiden Anschlüsse EINER Feldwicklung, dann müßte sich der Anker drehen. Die Drehrichtung des Maschinchens änderst Du dann, indem Du einfach die Ankeranschlüsse vertauschst.
Nochmal: Einige weitere Photos wären noch hilfreich.
1 „Gefällt mir“

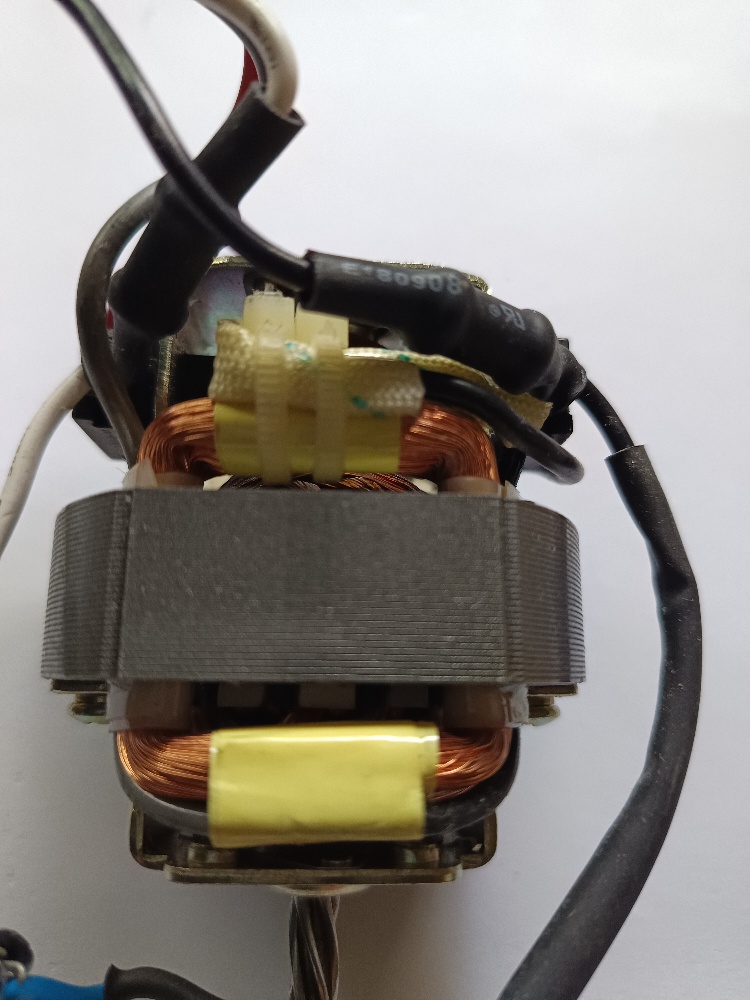

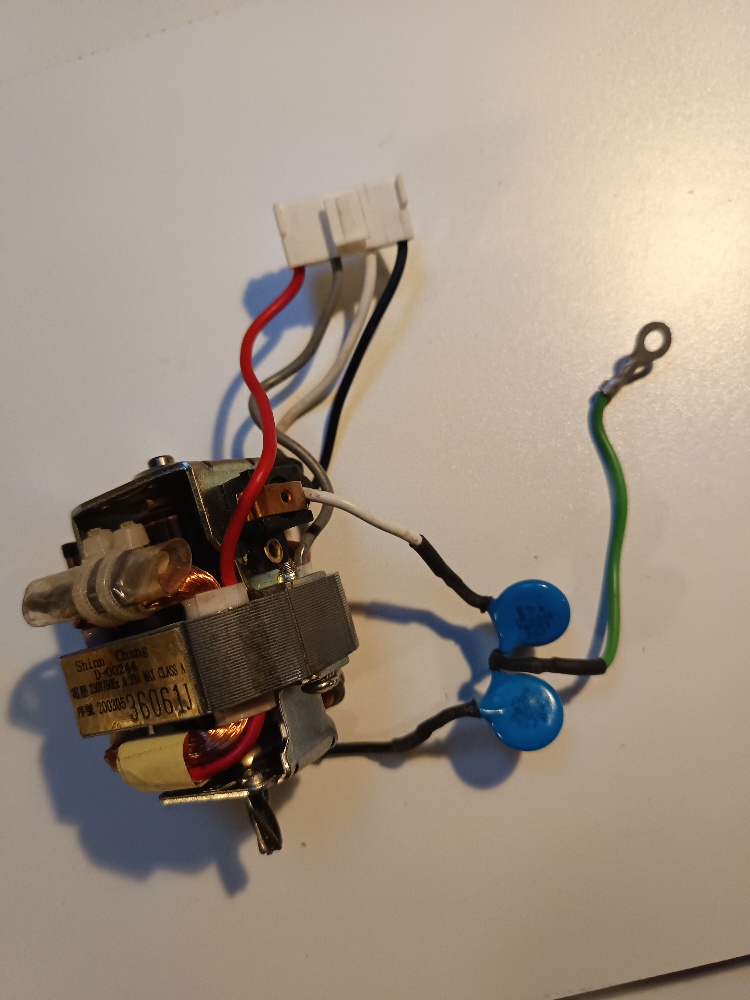

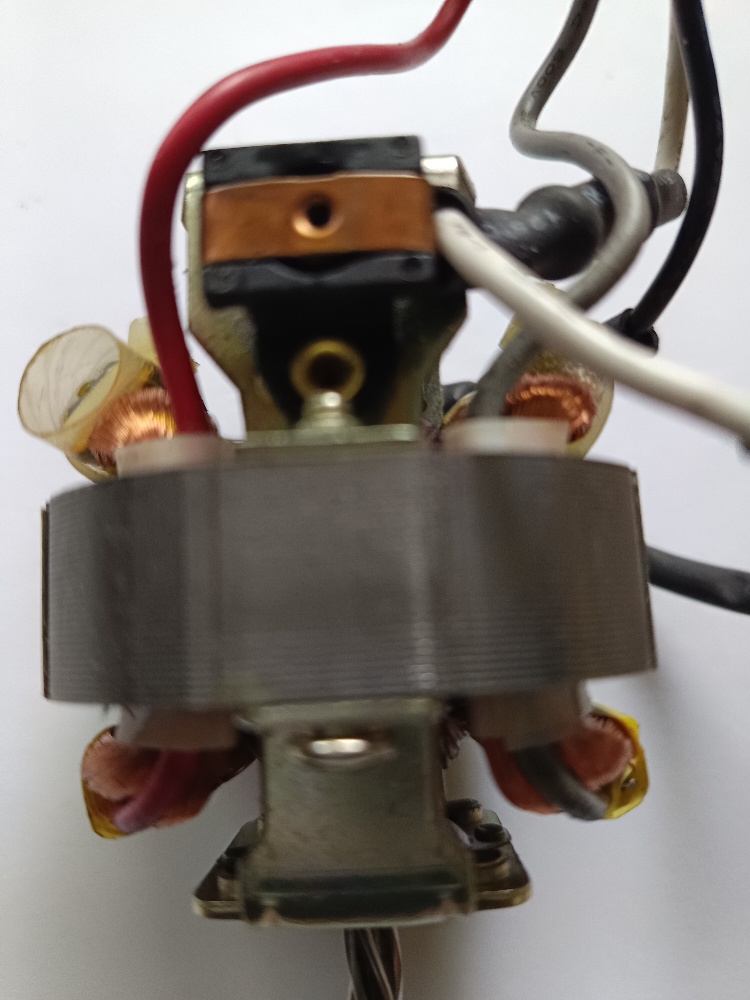

Die beiden Feldwicklungen sind schon fest verdrahtet bzw. in richtiger Reihenfolge in Reihe geschaltet, würde ich anhand der Photos sagen. Somit sind die 4 Drähte zu dem weißen Stecker einmal 2 für Feld und 2 für Anker. Es ist leider immernoch nicht genau erkennbar für mich, wohin die gehen in dem Wirrwarr von Drähten kreuz und quer, da ja auch Temperaturfühler bzw. Bimetallschaltkontakte an den beiden Feldwicklungen angeschlossen zu sein scheinen. Und die beiden blauen Dinger, entweder VDRs, aber eher Y-Kondensatoren zur Entstörung. Der grün-gelbe Draht mit dem M4-Kabelschuh geht auf PE, also Erde, grün-gelb.
Gehe einfach mal so vor: Nimm ein Multimeter, und miss nach, welche der 4 Drähte, rot - weis - schwarz - grau eine Verbindung haben, also z.B. 100 Ohm oder so, aufschreiben.
Ich würde vermuten, dass rot-grau die Feldwicklung ist und schwarz-weis die Ankerwicklung. Beide Wicklungen in Reihe schalten und Dampf draufgeben, aber erst mal nur 24V Gleichstrom! Wenn die Farbzuordnungen stimmen, also der Anker sich dreht, dann einfach die Ankeranschlüsse vertauschen, und schon dreht das Maschinchen in die andere Richtung.

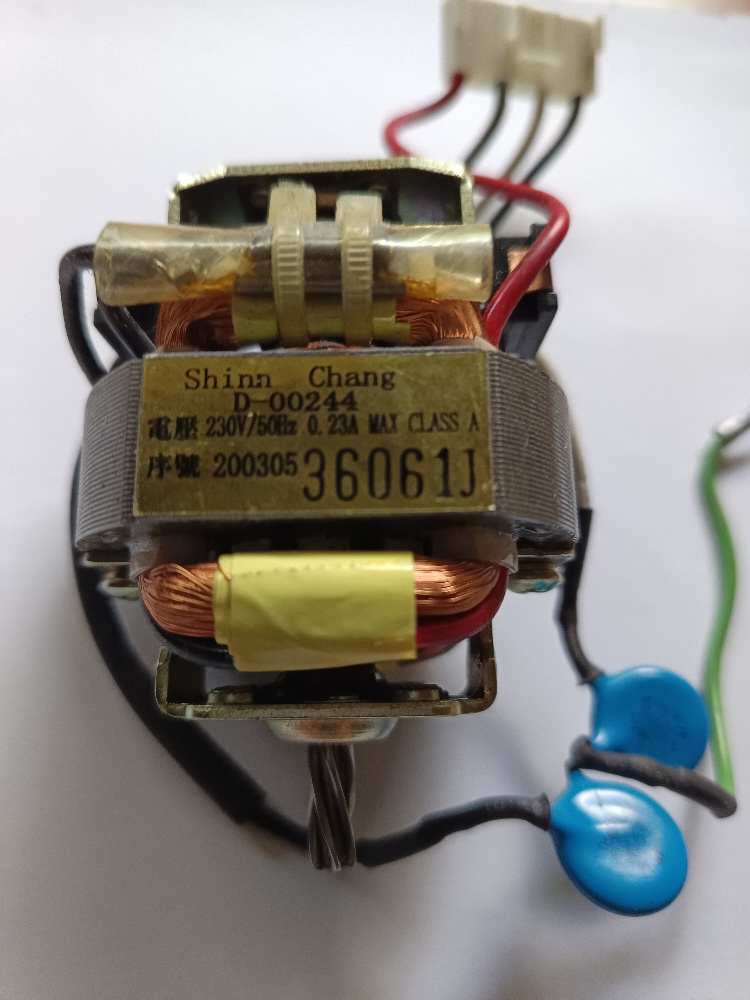

Laut Typenschild ist der Motor für 230V. Betreibst Du ihn mit Gleichstrom, ist eine viel geringere Spannung das Maximum, weil der induktive Blindwiderstand wegfällt! Also bloß nicht auf die Idee kommen, 230V gleichrichten und daran den Motor betreiben. Außerdem ist bei Reihenschlußmotoren die Gefahr, dass sie im Leerlauf “durchgehen”, das heißt die Drehzahl zu hoch wird und die Ankerwicklung rausgerissen wird. Aber ausprobieren kurz kannst Du das schon.
Hallo, hat es hingehauen?
wäre nett, wenn Du da noch eine Rückmeldung geben könntest!
ja, ans laufen schon. Ich mußerst mal einen “Motorkurs” machen umd das zu verstehen.
Dann will ich den mit stufenlosen Drehzahlen betreiben. . Danke für deine Mühe. JN
Für die Regelung der Drehzahl und des Drehmomentes kannst Du eine Schaltung mit dem TDA1185 bauen, die geht ohne Tacho am Motor, nur über den Strom, der an einem Shunt und der an ihm abfallenden Spannung im Drehmoment und in der Drehzahl geregelt wird. Wollte das Datenblatt hier hochladen, aber .pdf geht hier nicht. Kann ich Dir per eMail zusenden wenn Du es willst. Edit: dieser IC ist ein Exot, der auch nicht ganz billig bei eBay noch zu bekommen ist, kommt drauf an, was es einem Wert ist. Ich habe gute Erfahrungen damit gemacht und schon so manche Motorregelung damit gebaut.
Der Motortyp kommt mir irgendwie bekannt vor … Ist der aus einem alten Plattenspieler o.ä.?
Hallo, neeiiinnn, hihi, der ist nicht aus einem alten Plattenspieler, das ist ein Reihenschlußmaschinchen und das dreht ca. 12.000 U/min, ist sehr laut, weil es auch Kohlebürsten hat. In Plattenspielern waren/sind u.a. Spaltpolmotoren verbaut.
