Medizinischer Erbium laser wird geschlachtet

Ich poste es mal hier… im alten forum kann ich nix mehr posten weil jedesmal kommt meine ip sei auf einer sperrliste auch wenn ich ne neue hole… o2 halt…

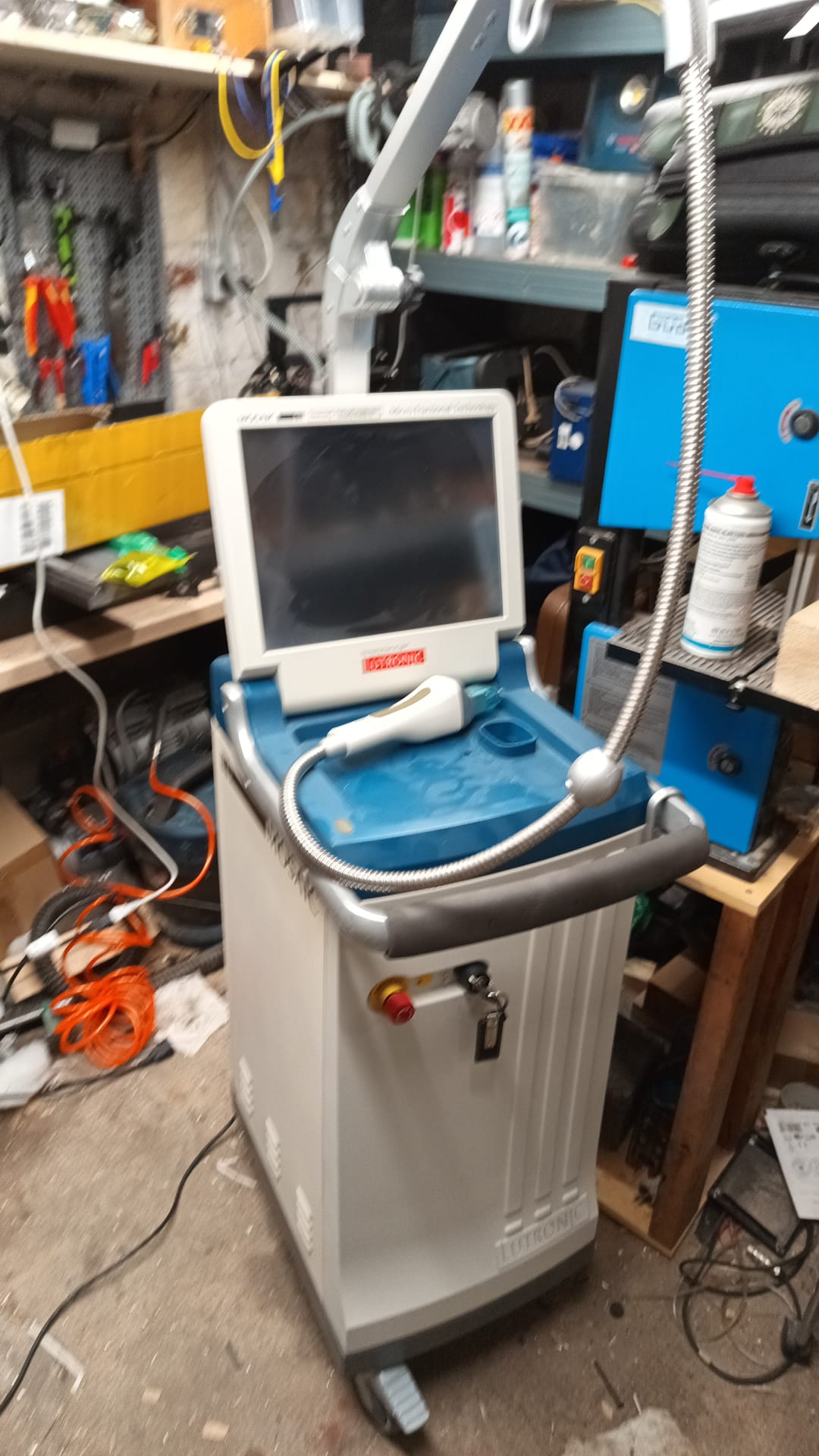

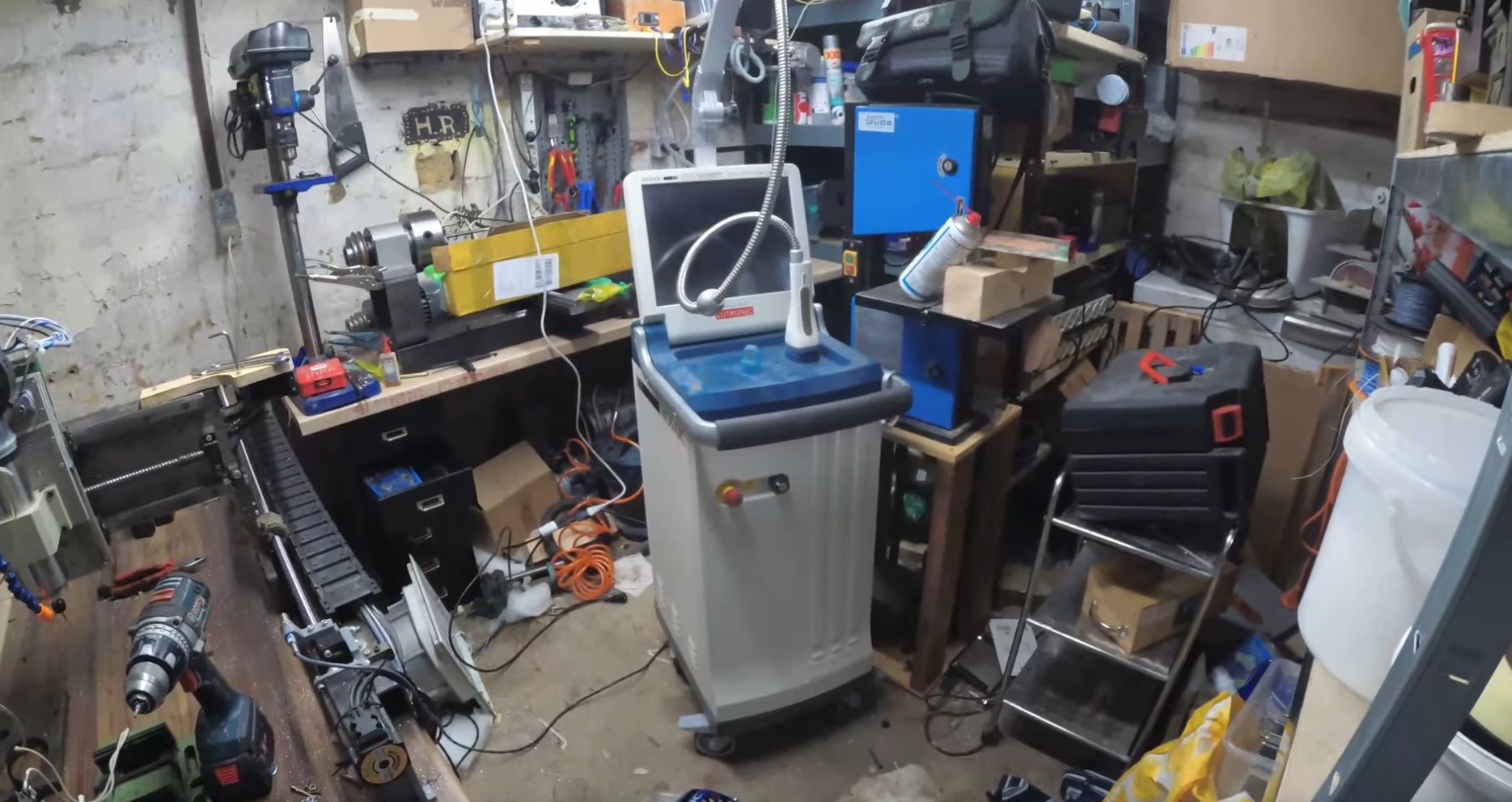

Gestern hab ich einen Laser zur hautverjüngung abgeholt^^
günstig über ebay weil defekt, selbstabholer in <100km
Ist ein 1550nm 20W Erbium “glas” glaser.

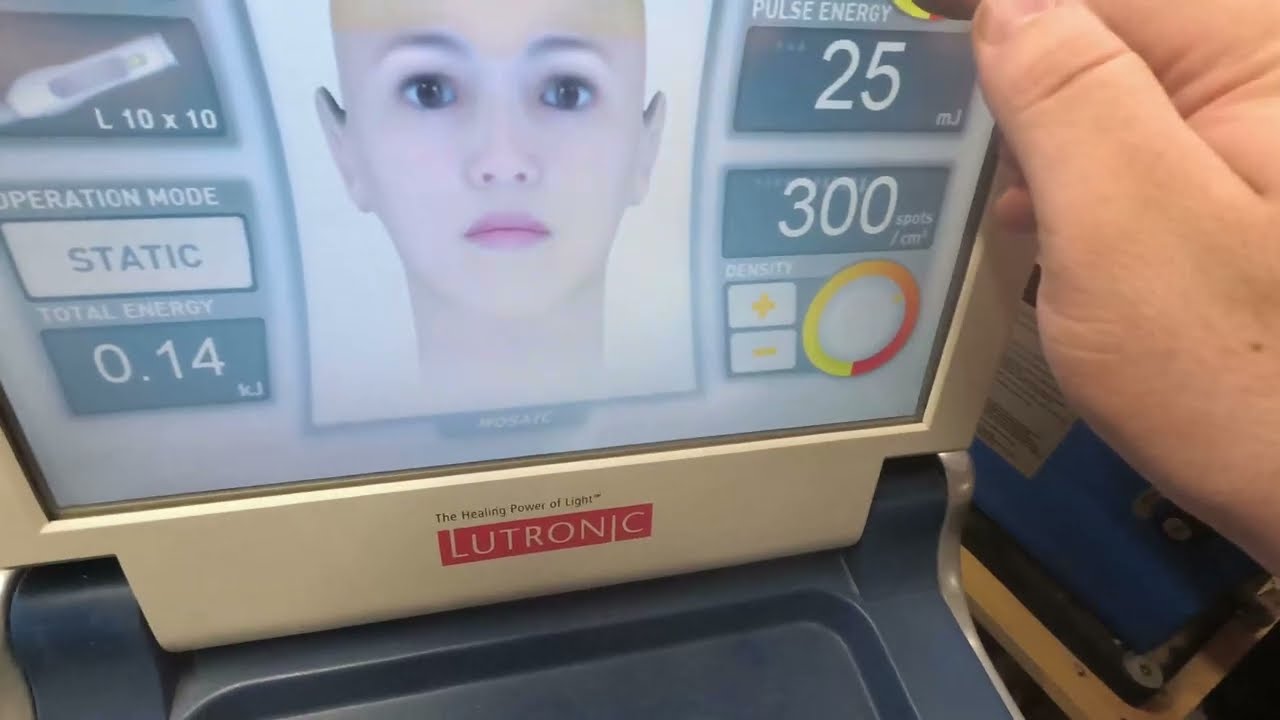

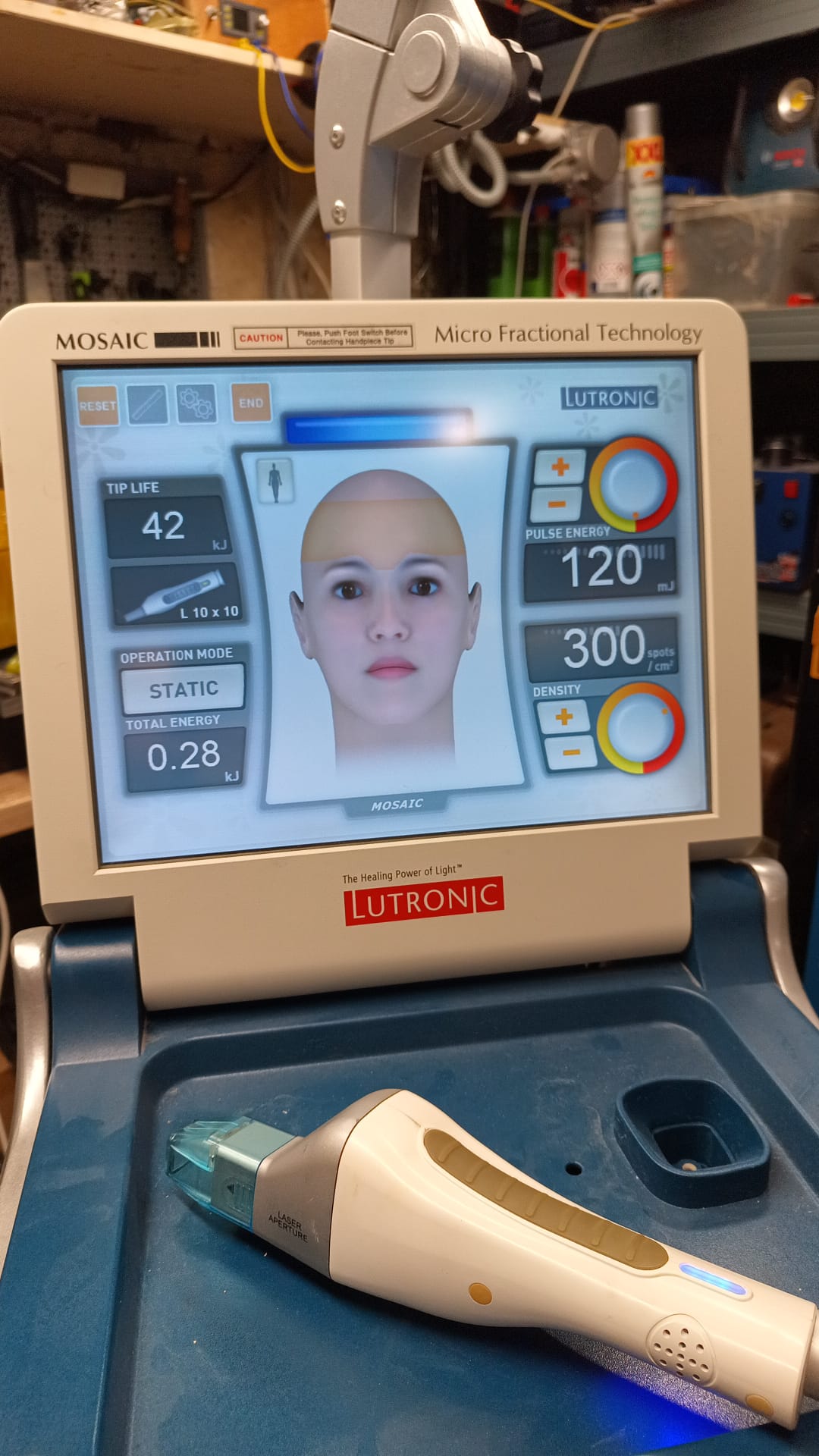

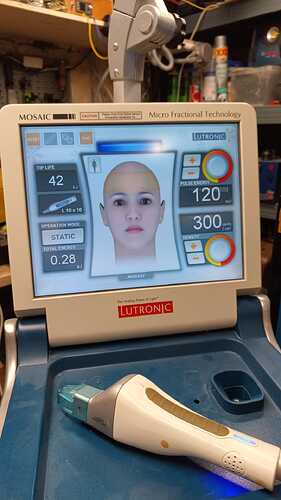

geht an, kommt aber nicht aus dem bootscreen heraus. also tastatur drann… f1 gedrückt… läuft. lol





Am ende wurde die spitze aber nicht mehr erkannt sonst hätt ich mir erstmal meine falten weggelasert :cut_of_meat:
da steckt wohl ein eeprom drinn das mitzählt… ersatz kostet so 500€… verbrauchsgegenstand

wird er halt geschlachtet wie es sich gehört.
mit einem 120mJ Eb:yag laser lässt sich doch sicher was dummes anstellen.
Muss nur das Pinout rausfinden, ist wohl kein standart 25pin wie üblich.

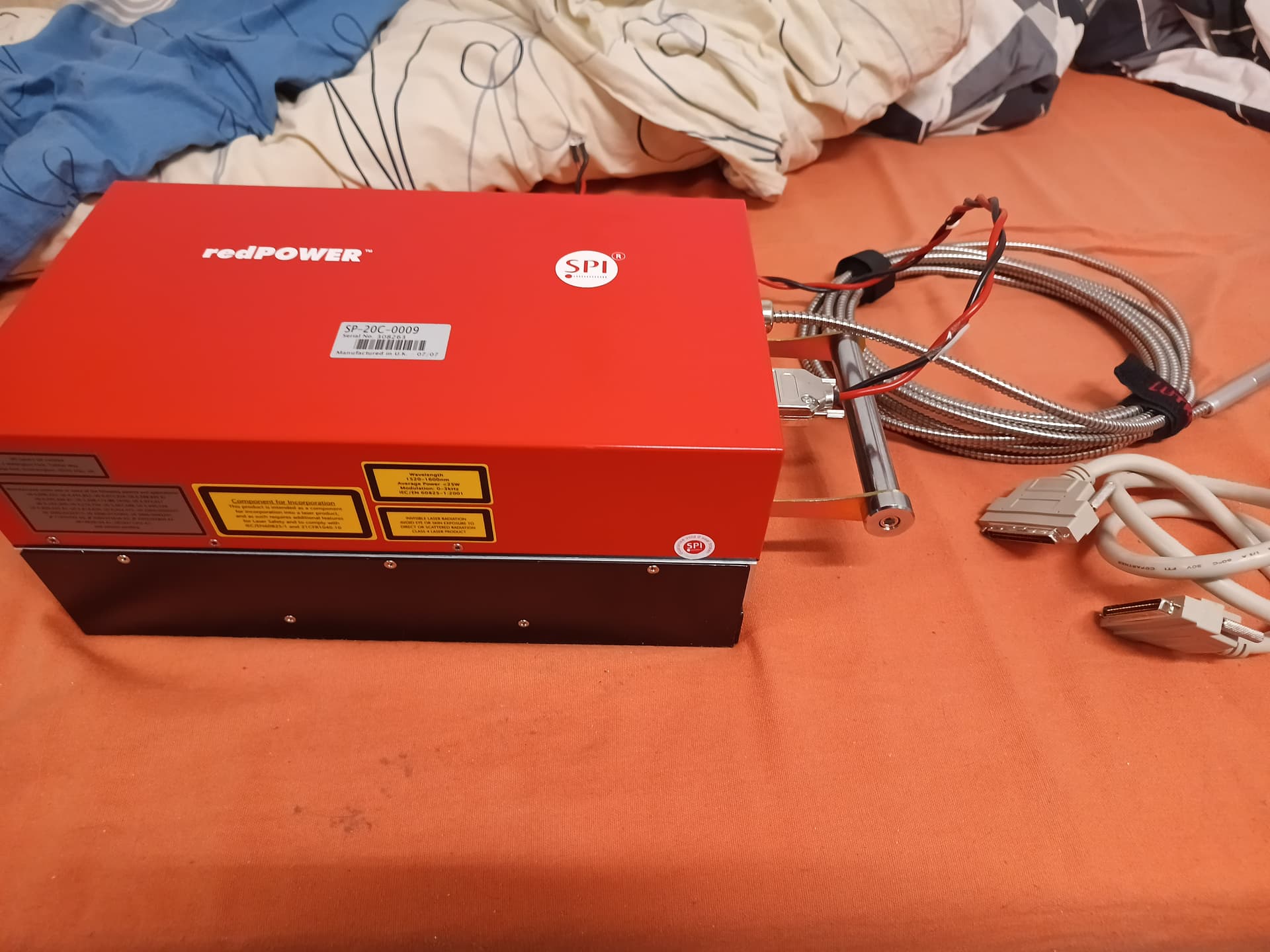

DIe quelle ist von SPI, SP-20C-0009

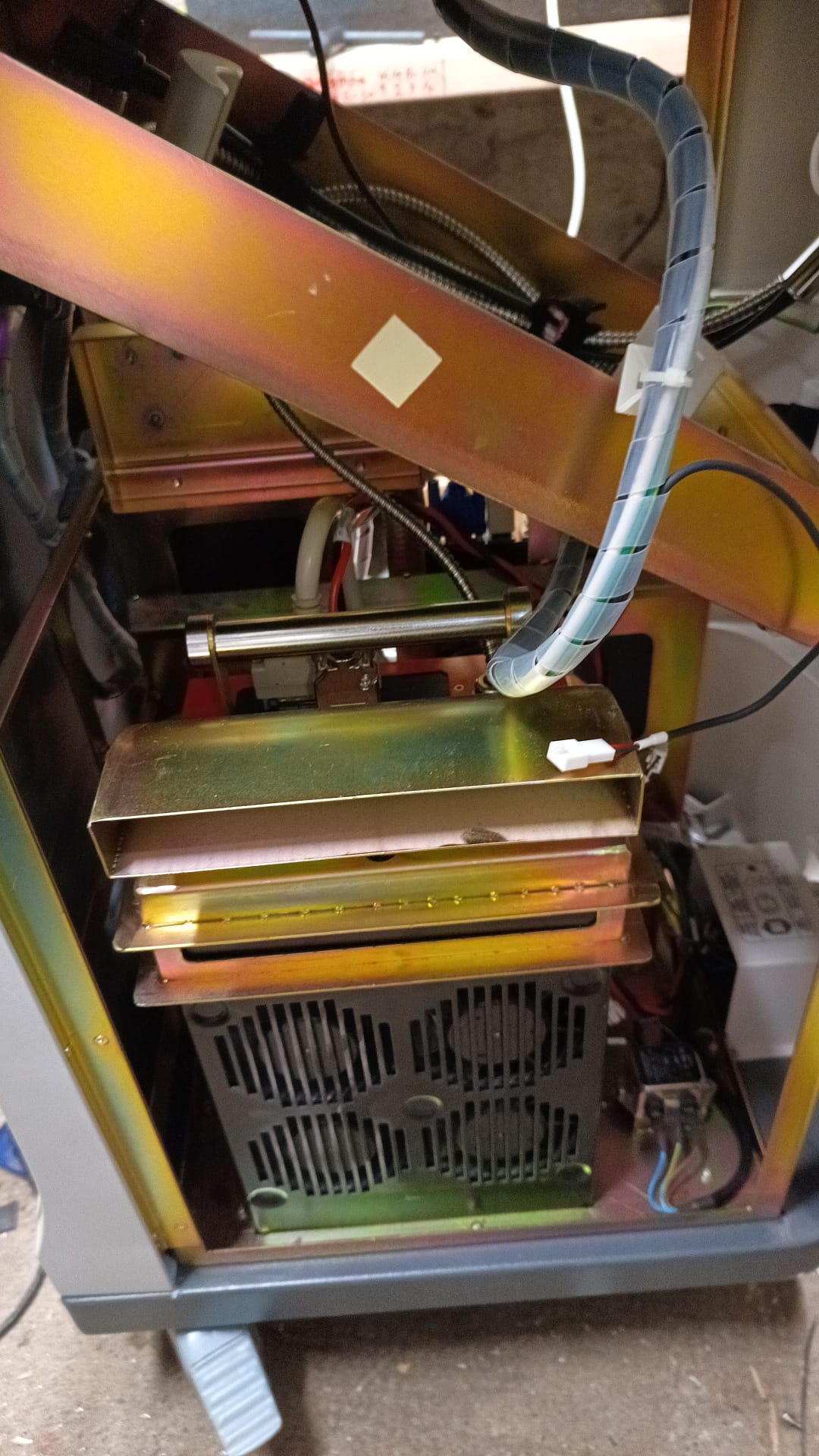

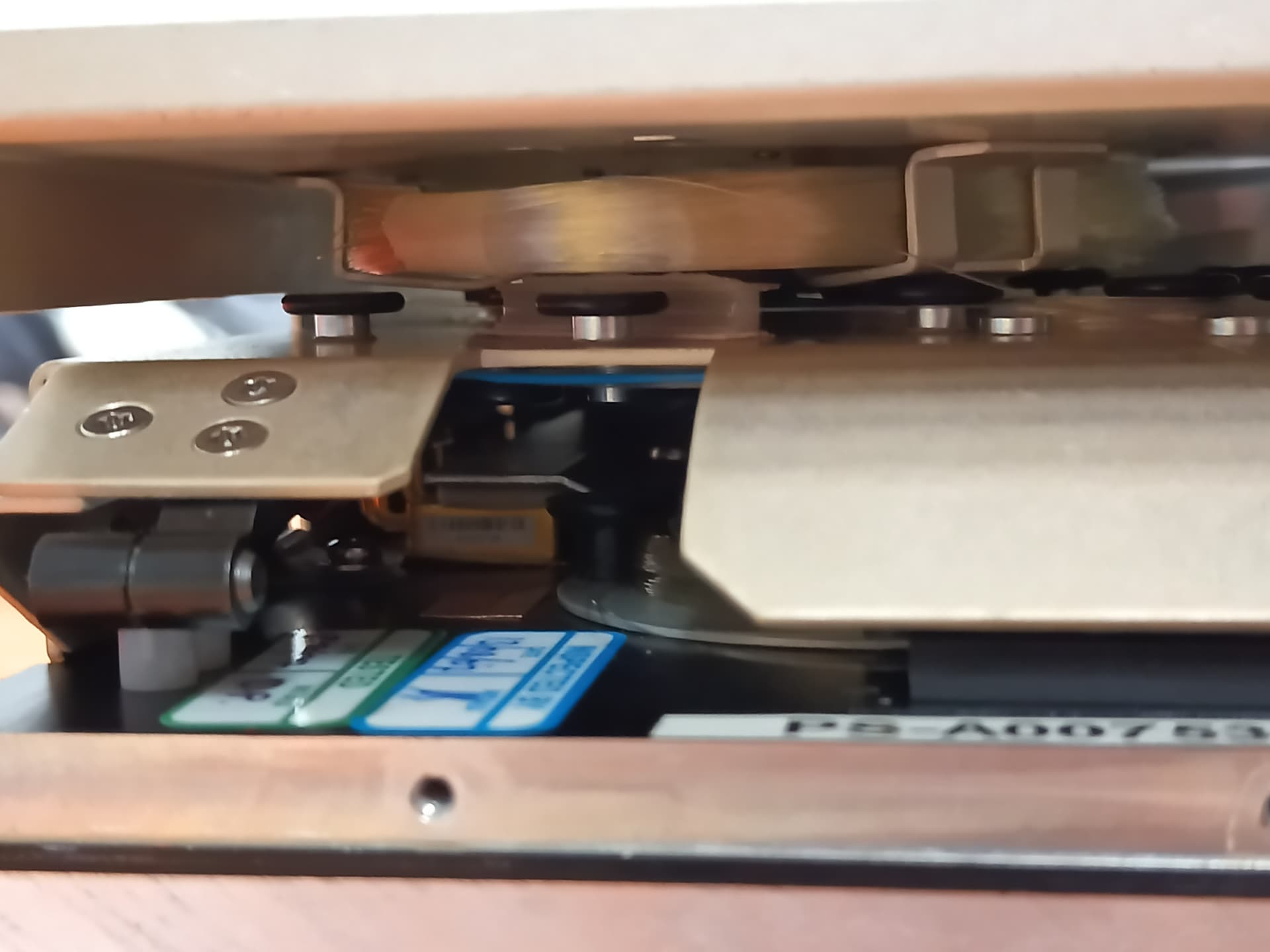

hab ihn gerade mal komplett zerlegt, das hier ist die quelle.

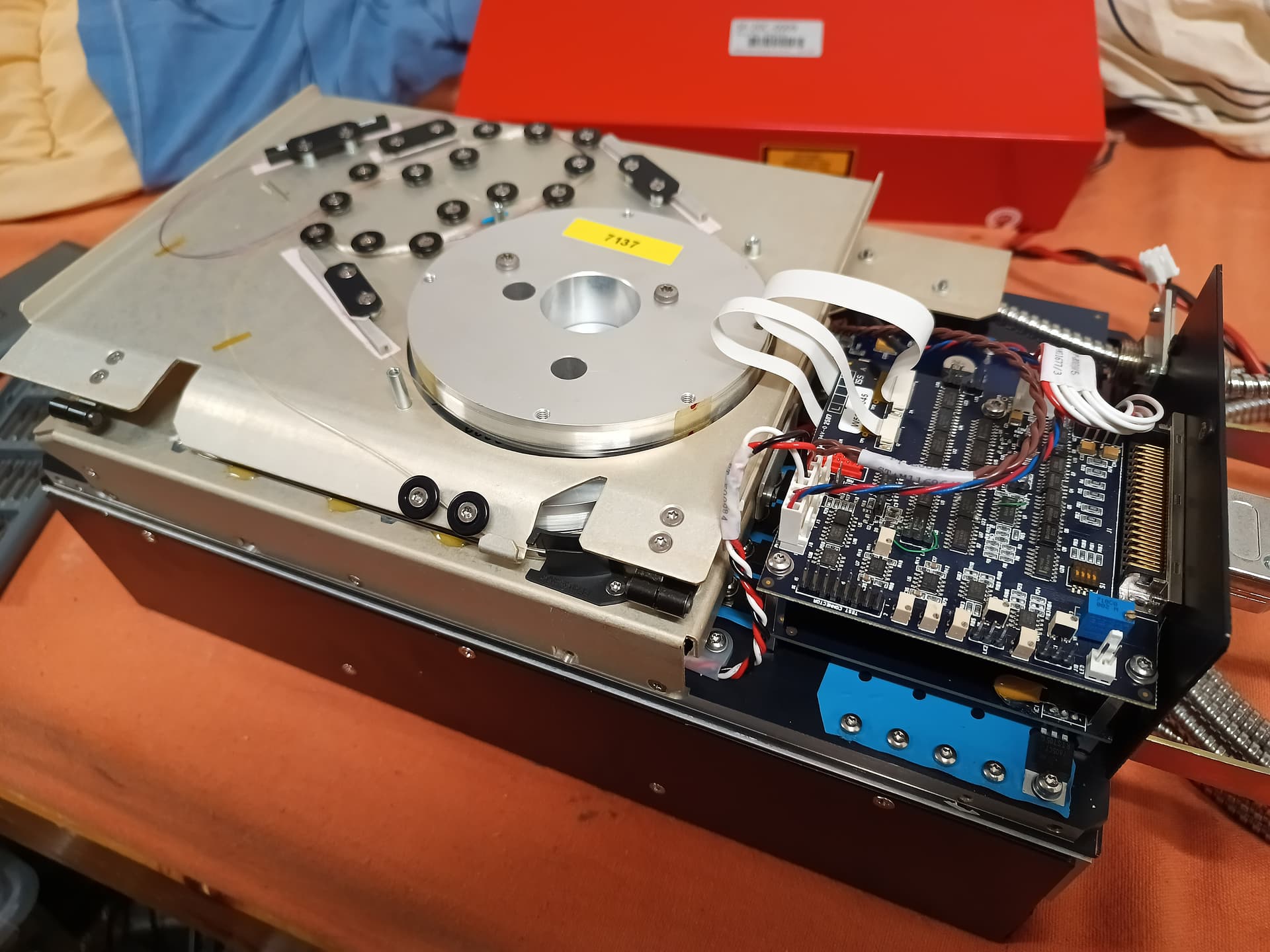

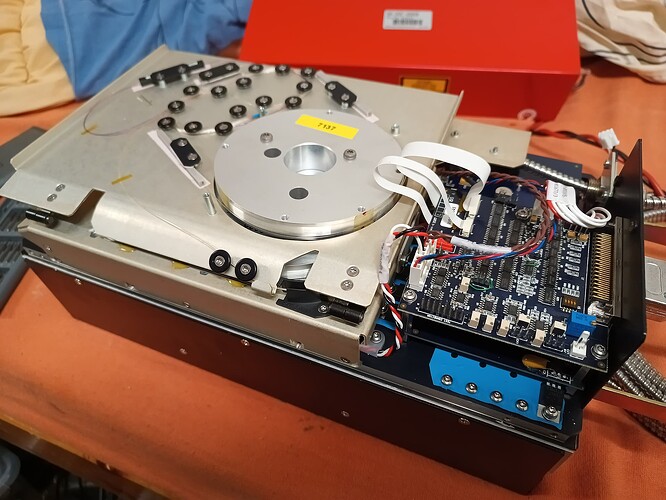

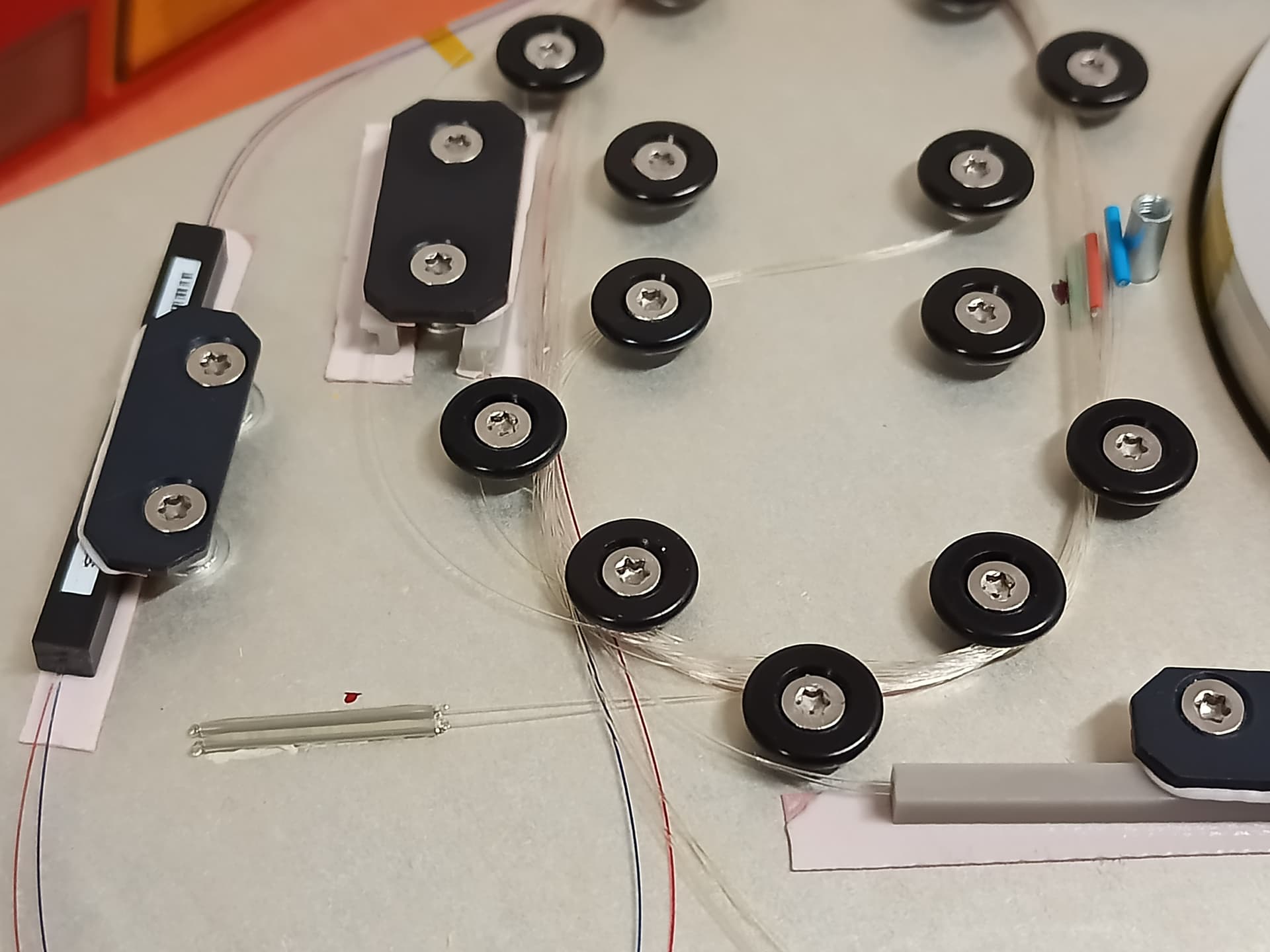

Da steckt einiges an fiber drinn, daher auch die hohe pulsenergie.

Das aufklappen kann ich mir sparen, da war zuviel fasergewurste was das verhindert hat.

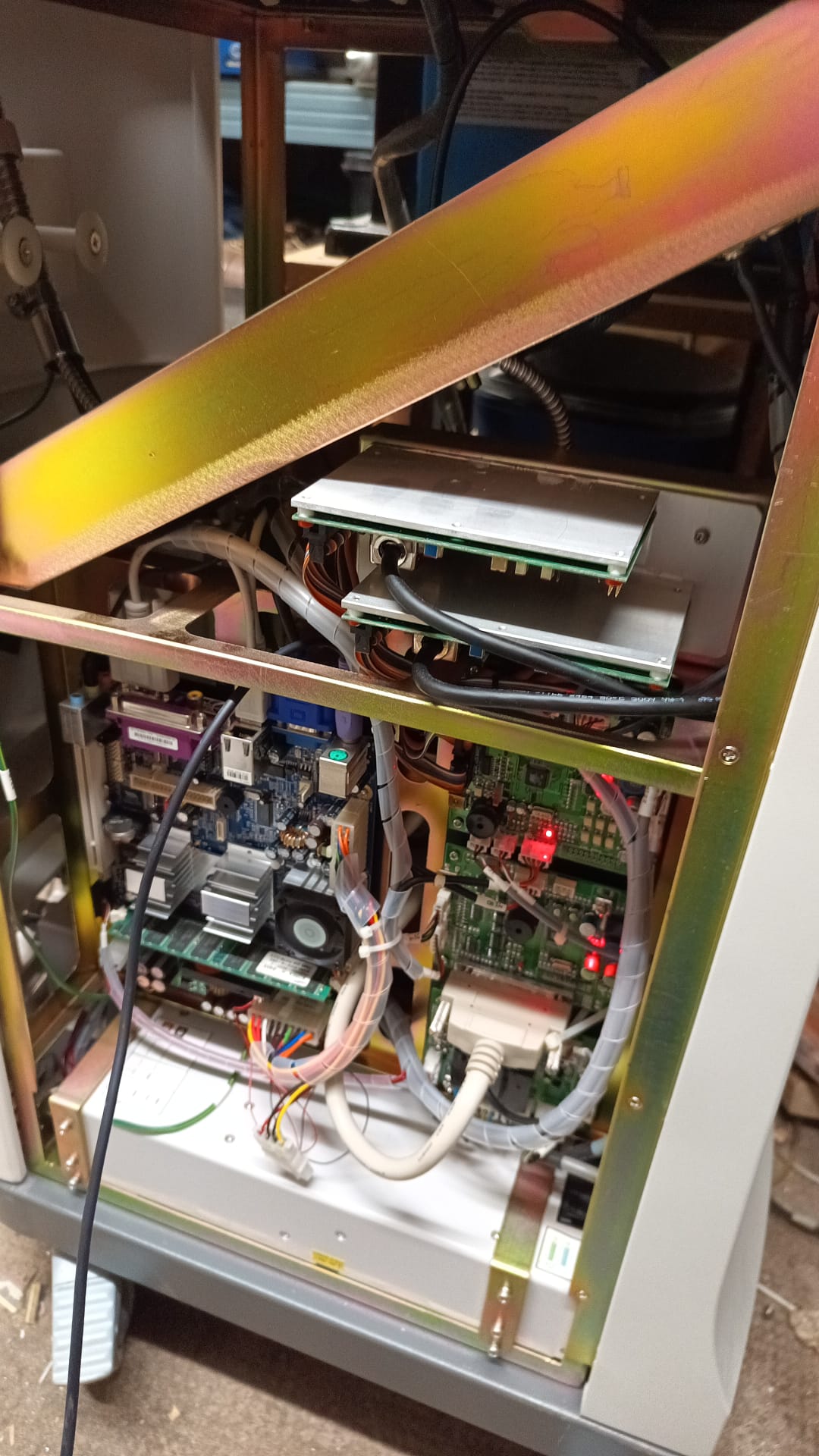

Die Software hab ich mir auch per USB mal runtergezogen.
Da läuft doch wohl XP embedded drauf, also selbst ohne Treiber alles kein problem.

Den Code der oberfläche kann man auch leicht auslesen, ist alles in java geschrieben. decompilen war kein problem.
die flash player oberfläche startete sogar problemlos auf meinem windows 10 rechner… die sendet wohl im terminal was parallel startet nur tastenschläge ein zur steuerung.

es sieht so aus, als wäre der pinout etwas komplizierter als gedacht.
auf der treiberplatine sind einige AD und DA, keine shift-register. evtl. PWM.
von den 68 pins scheinen auch

einfach an ein BJJCZ ezcad board anklemmen wird wohl nix.

3 „Gefällt mir“

Hab was gefunden, das passt nur nicht 100% zu dem was ich gemessen habe. zb. die D0 bis D7 pins scheinen bei meinem board nicht verbunden zu sein.

ist etwas anders als das IPG interface (SUB-D 25pin standart bei fast allen) aber sollte sich gut adaptieren lassen.

Hab auch schon bei Trumpf nach der V8 interface description nachgefragt, die haben ja SPI aufgekauft und nennen es jetzt Trupulse nano… naja zumindest die 1064nm modelle. über 1550nm findet sich so gut wie garnix

Schau mal nach der LMC V4 SPI Karte.

Ach sowas gibts?

Aber ist wohl sehr selten, lightburn kompatibilität ist nicht gegeben und die wenigen die gerade angeboten werden sind 600€ aufwärts.

Aber der pinout scheint eh anders zu sein.

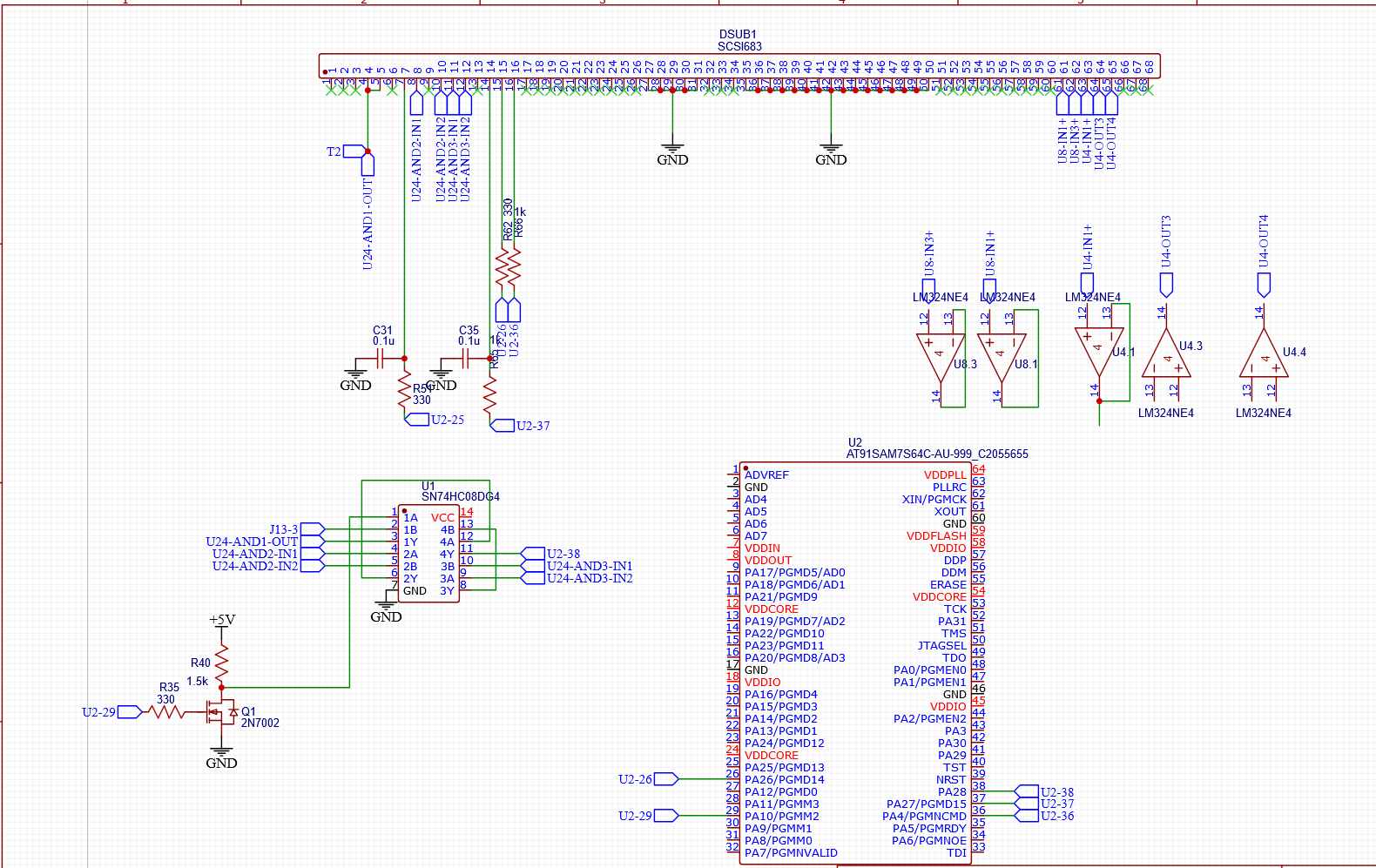

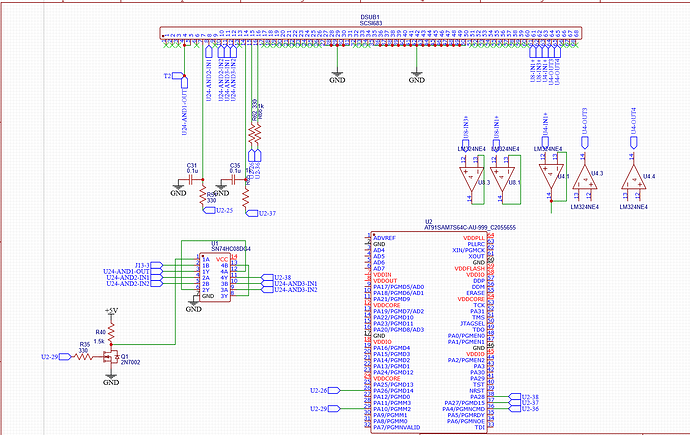

Das ist was ich bei der Platine gemessen und verfolgt hab. passt nicht 100% zu dem auf der raylase website.

Ich bin leider dieses Wochenende im Seminarstreß und Lightburn ist für mich nicht das Maß der Dinge.

Ich geb dir mal die tage meine PDF Ausdrucke hier ins Forum.

Ich habe diese Karte und wir können auch mal einen dealen zum test.
Da mein Rettungsversuch der Quelle leider zum scheitern verurteilt war.

Ich muss nur schauen, wie das mit dem SCSI-Anschluß war. Es gibt da ja den G3 und G4 Laser.

Und per RS232 kannste den auch betreiben.

Und mit 600 kommt hin… ich habe sogar etwas mehr bezahlt :upside_down_face:

Danke aber ich hab jetzt nicht groß vor damit was anzustellen.

Nur ein bisschen spielerei hier und da, dann werd ich das teil wieder los und besorg mir ewas neues.

zb. Deine bjjcz karte liegt hier immernoch im karton ungenutzt.
Ich hatte die einmal an den CO2 und ein paar Galvos geklemmt und seitdem wieder weggepackt damit nix damit passiert.

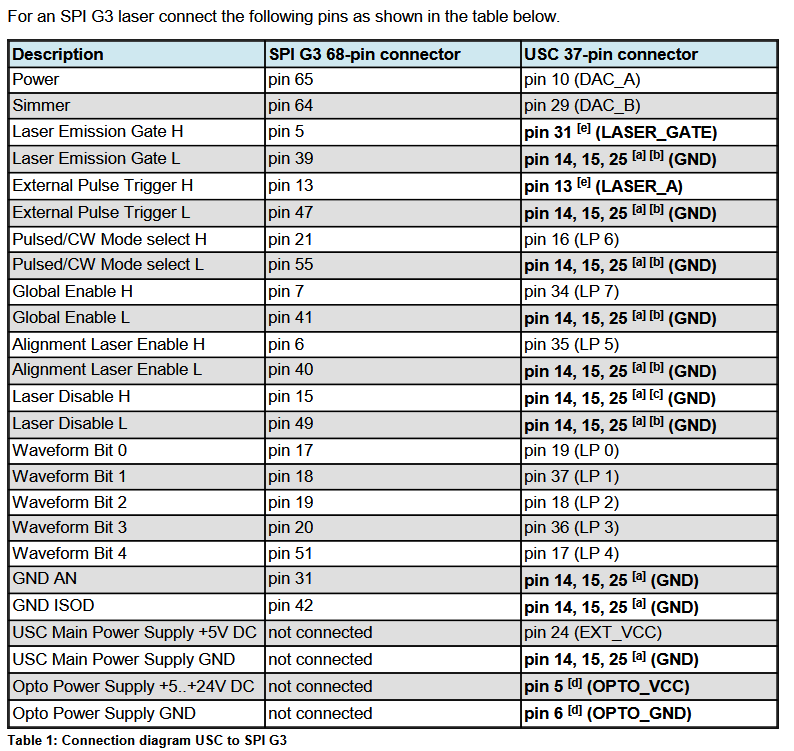

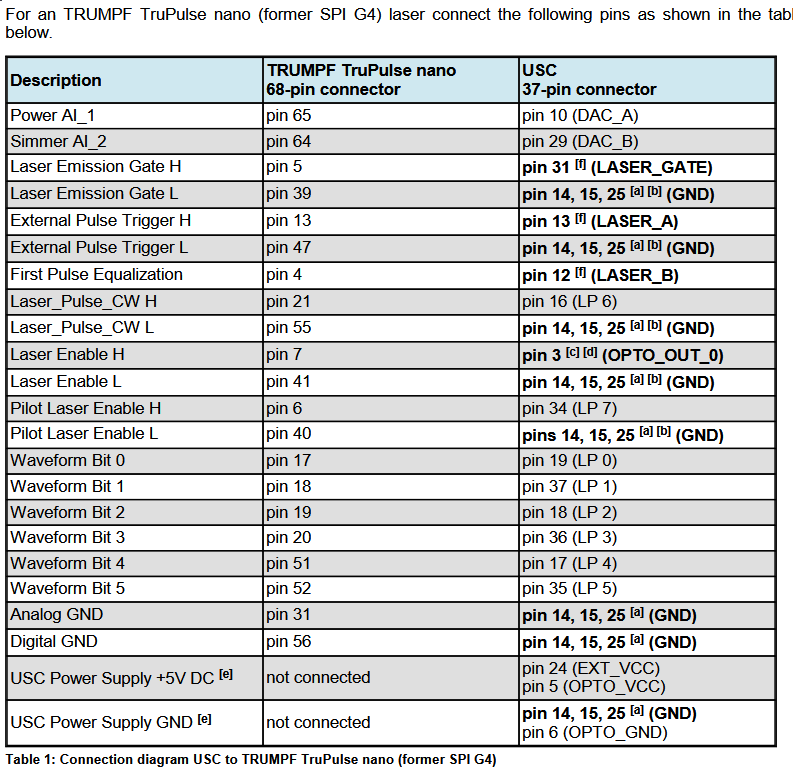

Ich hab eine grobe belegung für G3 und G4 gefunden, aber unvollständig.
https://download.scaps.com/downloads/

Das mit dem RS232 wusste ich von der Raylase seite, aber ich weiß nicht ob meiner die pins überhaupt belegt hat.

Die analogeingänge 64 und 65 legen wohl die Leistung zwischen an und aus phasen fest.

Diese Laser haben die Eigenschaft, das die Pulsspitzenweite per Waveform an- oder ausgewählt wird. die meisten bleiben eh bei Waveform 0.
Dann kann man noch mit den pulszeiten spielen und der rest macht der Puls an sich, also wie schnell du über das Material fliegst und halt den Powerwert an sich.

Zudem kann man bei diesen Lasern auch viele Werte zurück lesen.

1 „Gefällt mir“

Interface platine is fertig.
FPS & GATE & Enable auf 5V, A1 (Power) auf 10V und ab damit.
zieht dann 250W und feuert.

den pulsbetrieb bekomm ich irgendwie nicht hin, der läuft am besten wenn CW… egal wie ich trigger, gate und fps pulse da tut sich nichts was sich wie entladungen anhört.

Ich will die 100mJ in aktion sehen !

Hmm das teil scheint sehr custom zu sein, massiv abgespeckte version eines trupulse nano

Emission GATE schaltet nur zwischen Simmer und Power 0-10v analogeingang um
Und enable schaltet das ganze ein.

mehr nicht, kein trigger, kein fps, kein cw/puls umschaltung, waveforms auch nicht. rs232 ist still, nichtmal ein pilot laser ist verbaut wie es scheint

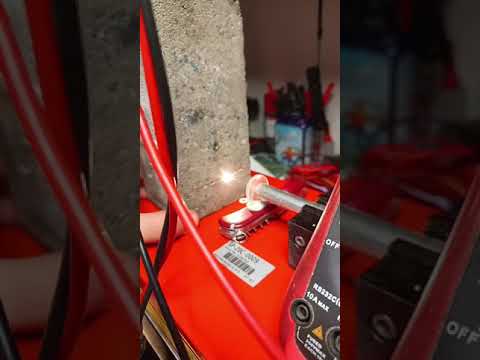

Es reicht damit ein backstein glüht aber gepulst kommt mir das nicht vor. auch nicht durch schnelles umschalten des Gates bzw. anderen duty cyclen

… für die CW-Faserlaser habe ich einen Externen AOM - damit kann/wird der Strahl mit bis zu 40MHz moduliert :thinking:

so ein ding liegt hier auch noch rum, bringt mir aber nix.
Den laser kann ich auch nicht weit genug zerlegen um zu sehen, ob einer verbaut ist… scheint echt nur die Erbium fiber zu pumpen und direkt 1550nm CW rauszuhauen. wieso auch immer auf dem display man bis 120mJ pulsenergie auswählen konnte.

… für diesen AOM für die IPG-CW-Faserlaser (massives Gehäuse , mit Beam-Expander und Graphit-Strahlfalle) habe ich auch einen passenden Treiber in einem 19"-Gehäuse … hab’ noch einen anderen separaten AOM-Treiber in einem etwas kleineren Gehäuse und auch noch ein paar unterschiedliche AOM’s aus diversen (auch medizinischen) Lasern ausgebaut, aber noch nicht in Kombination ausprobiert :thinking:
